產品工作原理和用途：

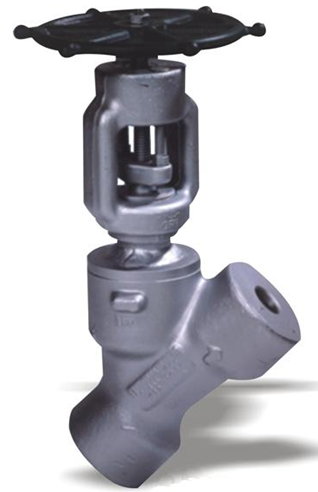

鍛鋼Y型閥門主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
產品結構特點：
1、壓力自緊封Y型截止閥和止回閥閥門符合ANSI
B16.34。檢驗與測試按API598，標記按MSS-SP-25。
2、采用以下結構。
3、全徑或縮徑。
4、升降式和球式止回閥。
5、按需內置彈簧。
6、可拆卸實心閥瓣。
7、自定心壓板壓套式。
8、整體式上密封座。
9、明桿支架型（OS&Y）。
10、螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋。
11、承插端符合ASME
B16.11。
12、螺紋連接端（NPT）符合ANSI/ASME
B1.20.1。
13、閥瓣可變換為針型、節流型、球型、止回型。
產品性能參數：
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
產品主要零件材料：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
|
Type A105 |
Type A182 F22 |
Type A182 F304（L） |
Type A182 F316（L） |
|
||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
|
2 |
閥瓣 |
A105N |
A276 304 |
A276 304（L） |
A276 316（L） |
|
|
3 |
閥桿 |
A182 F6a |
A182 F304（L） |
A182 F316（L） |
|
|
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304（L） |
A182 F316（L） |
|
|
5 |
密封環 |
F182 F304L |
A182 F304（L） |
A182 F316（L） |
|
|
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
|
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
|
8 |
閥桿螺母 |
A276 F420 |
|
|||
|
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
11 |
手輪 |
A197 |
||||
|
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
|
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
15 |
填料壓板 |
A216 WCB |
A351 CF8 |
|||
|
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
|
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
18 |
圓柱銷 |
A276 420 |
A182 F304 |
|||
|
19 |
填料壓套 |
A276 410 |
|
A182 F304 |
|
|
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
|
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
22 |
填料 |
不銹鋼絲+柔性石墨 |
||||
產品主要尺寸：
|
PS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
||
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
||
|
H（開） |
333 |
333 |
332 |
408 |
406 |
524 |
||
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
||
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
||
